概要

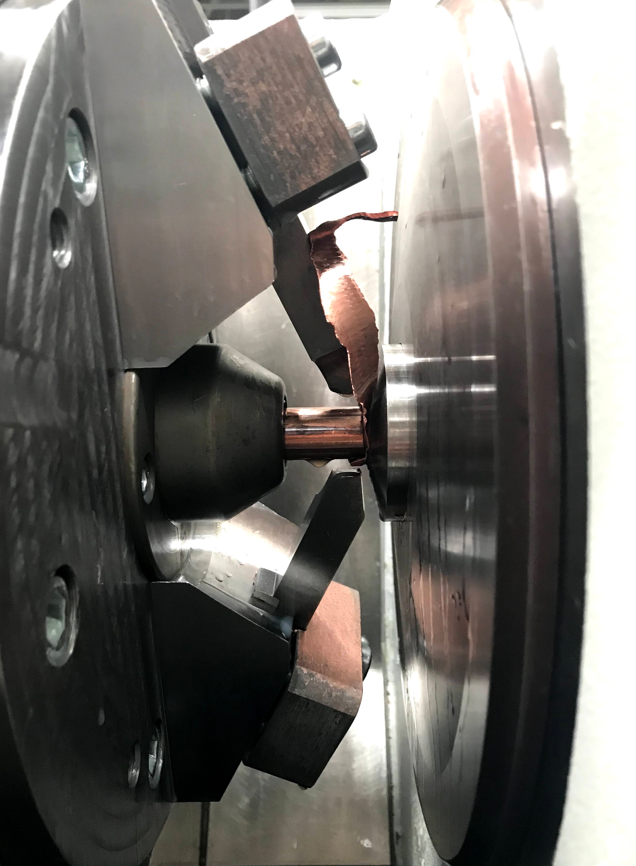

キズのない光沢のある線表面を実現する高精度皮剥ぎ
年々高まる厳しい表面性状に対する要求品質にこたえることができる、線材表面の皮剥ぎ装置です。線材の機械特性に影響を及ぼす表面欠陥の除去を行います。ライン出の設計だけでなく、既存伸線設備同調可能な皮剥ぎユニット単体での設計も可能です。

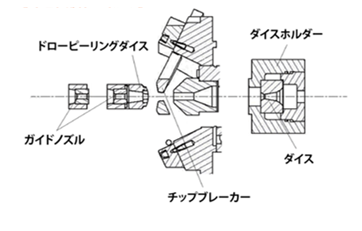

Kieselstein製皮剝ぎラインの特徴
-
金型を交換することで、最大20mmまでのあらゆる線径に対応できます。皮剥ぎの深さは、線材種類、線速、ダイスの条件により0.01mmから0.25mmまで可能です。マイクロアジャストメント機能により、精度の高いセンタリング調整を行います。最高6000RPMで高速回転するブレードにより、皮を細かく切断し、除去します。アルミニウムなど、柔らかい材質にはダブルシェービングを適用することで、切削力を分散し、削り城を増やすことが可能です。
御要望に応じて、予備伸線、シェービング、スキンパスなど要求される最適表面に応じて、様々な装置構成、御提案が可能です。
シリーズ
| 10 | 最大入線径：φ4.0mm<br /> 仕上げ線径：φ3.5mm - φ0.8mm<br /> 引き抜き力（kN）：10<br /> キャプスタン径：φ400mm |
|---|---|
| 30 | 最大入線径：φ7.0mm<br /> 仕上げ線径：φ6.5mm - φ2.5mm<br /> 引き抜き力（kN）：30<br /> キャプスタン径：φ600mm |
| 60 | 最大入線径：φ10.0mm<br /> 仕上げ線径：φ9.5mm - φ5.0mm<br /> 引き抜き力（kN）：60<br /> キャプスタン径：φ800mm |
| 100 | 最大入線径：φ14.0mm<br /> 仕上げ線径：φ13.5mm - φ5.5mm<br /> 引き抜き力（kN）：100<br /> キャプスタン径：φ1,000mm |
| 150 | 最大入線径：φ19.0mm<br /> 仕上げ線径：φ18.5mm - φ10.0mm<br /> 引き抜き力（kN）：150<br /> キャプスタン径：φ1,200mm |
| 200 | 最大入線径：φ25.0mm<br /> 仕上げ線径：φ24mm - φ14.5mm<br /> 引き抜き力（kN）：200<br /> キャプスタン径：φ1,200mm |
| 250 | 最大入線径：φ32.0mm<br /> 仕上げ線径：φ30.0mm - φ18.0mm<br /> 引き抜き力（kN）：250<br /> キャプスタン径：φ1,200mm |
よくあるご質問
- デモ機はありますか？
-
国内にはありません。ただし、ドイツのキーゼルシュタイン社には皮剥ぎ実験用の設備がございます。材料をドイツに送り、テストすることが可能です。
- 既存の皮剥ぎダイスを使うことは可能ですか？
-
可能です。事前に図面を頂き、使用できるように皮剥ぎユニットのダイスホルダを設計します。
- 既存伸線機に皮剥ぎユニットを追加できる？
-
可能です。キーゼルシュタインの装置はモジュール構造です。既存伸線機に皮剥ぎユニットを追加し、伸線機と同調させることも可能です。
