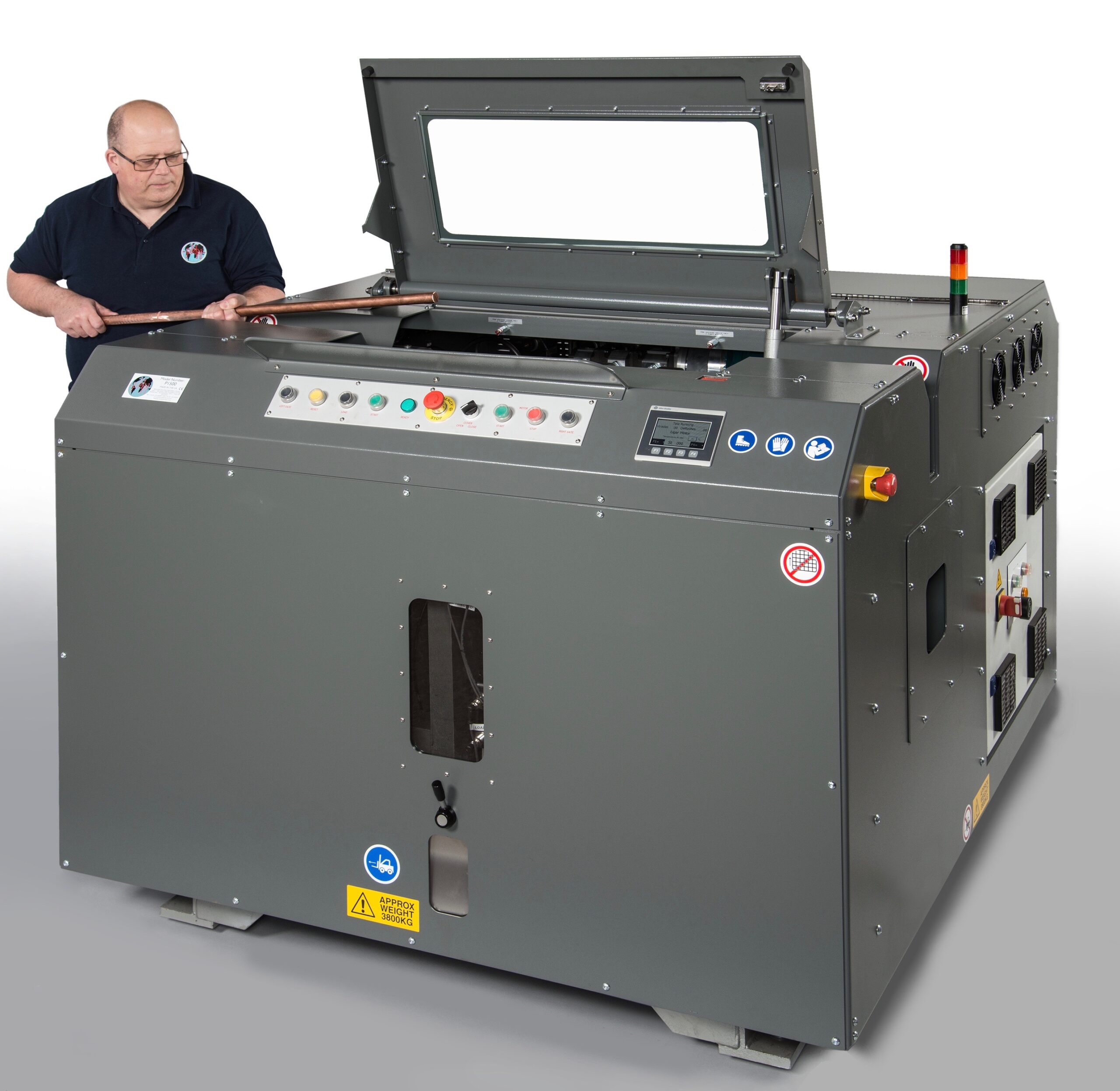

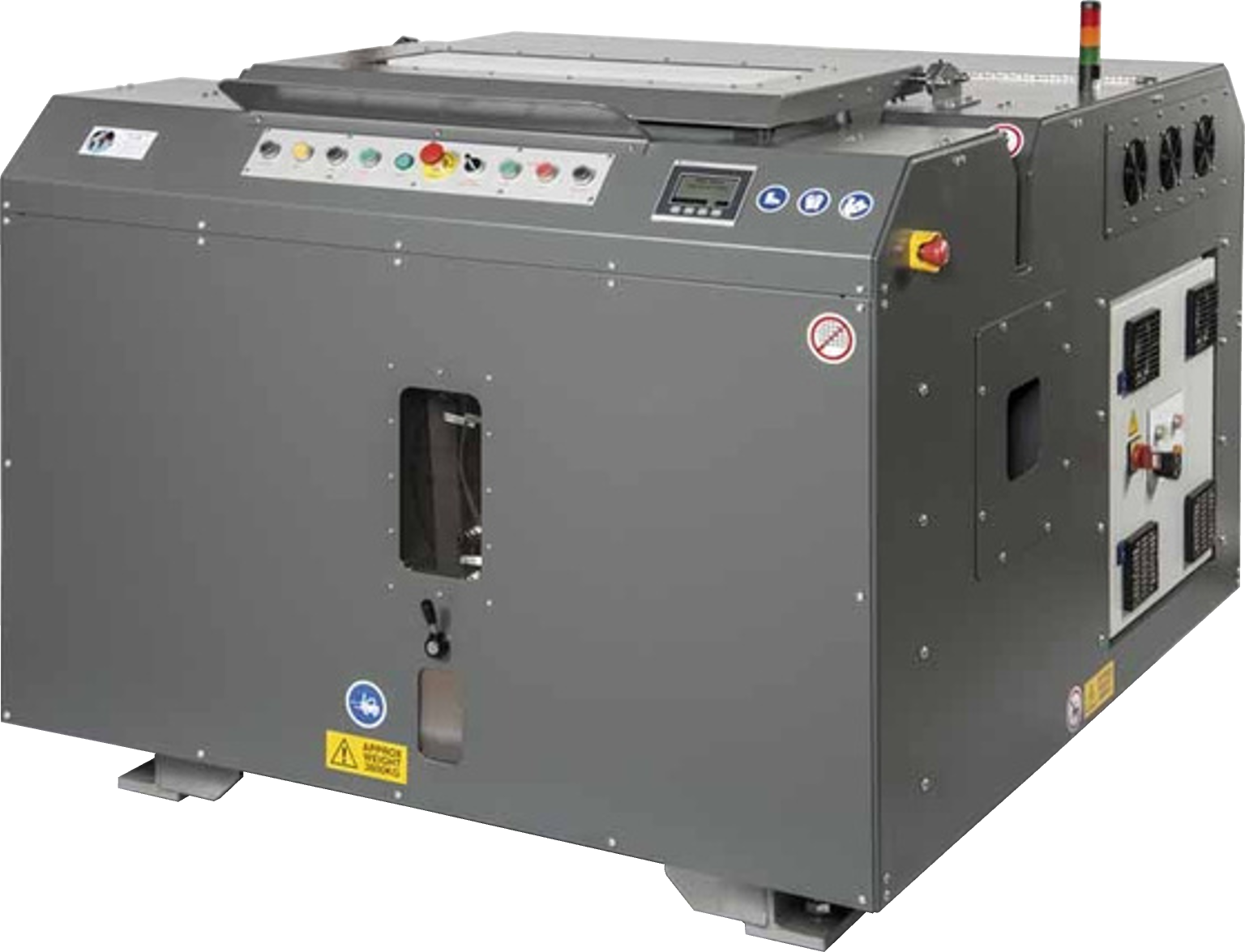

非鉄金属用冷間圧接機　P1500　（対応線径：銅φ15～25mm　アルミφ15～30mm）

機械・装置

Pressure Welding Machines（PWM）

PWM社最大級の出力を誇る空圧機。最大25mm（銅）最大30mm（アルミ）の大型ロッドやストリップ材の接合に対応。巨大な加圧力により、物理的な限界に挑む極太素材も確実に圧接します。安全性と操作性を両立させた、大型生産ラインの要となるパワフルなモデルです。自動バリ除去機能も標準搭載しております。

P1500

概要

1974年の創業以来、英国PWM社は冷間圧接技術の世界的リーダーとして、世界の電線・ケーブル業界を牽引。環境に優しく、かつ強固な接合を実現するその製品群は、比類なき耐久性と精度を誇り、製造現場の効率化と品質向上に貢献し続けています。

非鉄金属向け製品となります。（※合金も種類・成分構成によって対応可能。詳しくは営業担当迄）

原子レベルの結合で、母材を超える高強度を実現: 常温で圧力を加え、原子同士を直接結合させます。接合部は母材と同等以上の強度を誇り、過酷な後工程の伸線でも破断することなく、製品の信頼性を劇的に向上させます。
熱ダメージなし。母材と同等の導電性を維持: 薬剤や熱を使わず原子同士を直接結合させるため、接合部での電気抵抗の上昇がほとんどありません。素材本来の特性を損なわないため、通電品質を重視する電線や電子部品に最適です。
消耗エネルギーは最小で低コスト。誰でも安定した品質を実現: 電力やガスなどの消耗品が不要で、ランニングコストと環境負荷を低減。熟練技術を必要とせず、ダイスをセットして圧力をかけるだけで、誰でも瞬時に確実な接合が可能です。

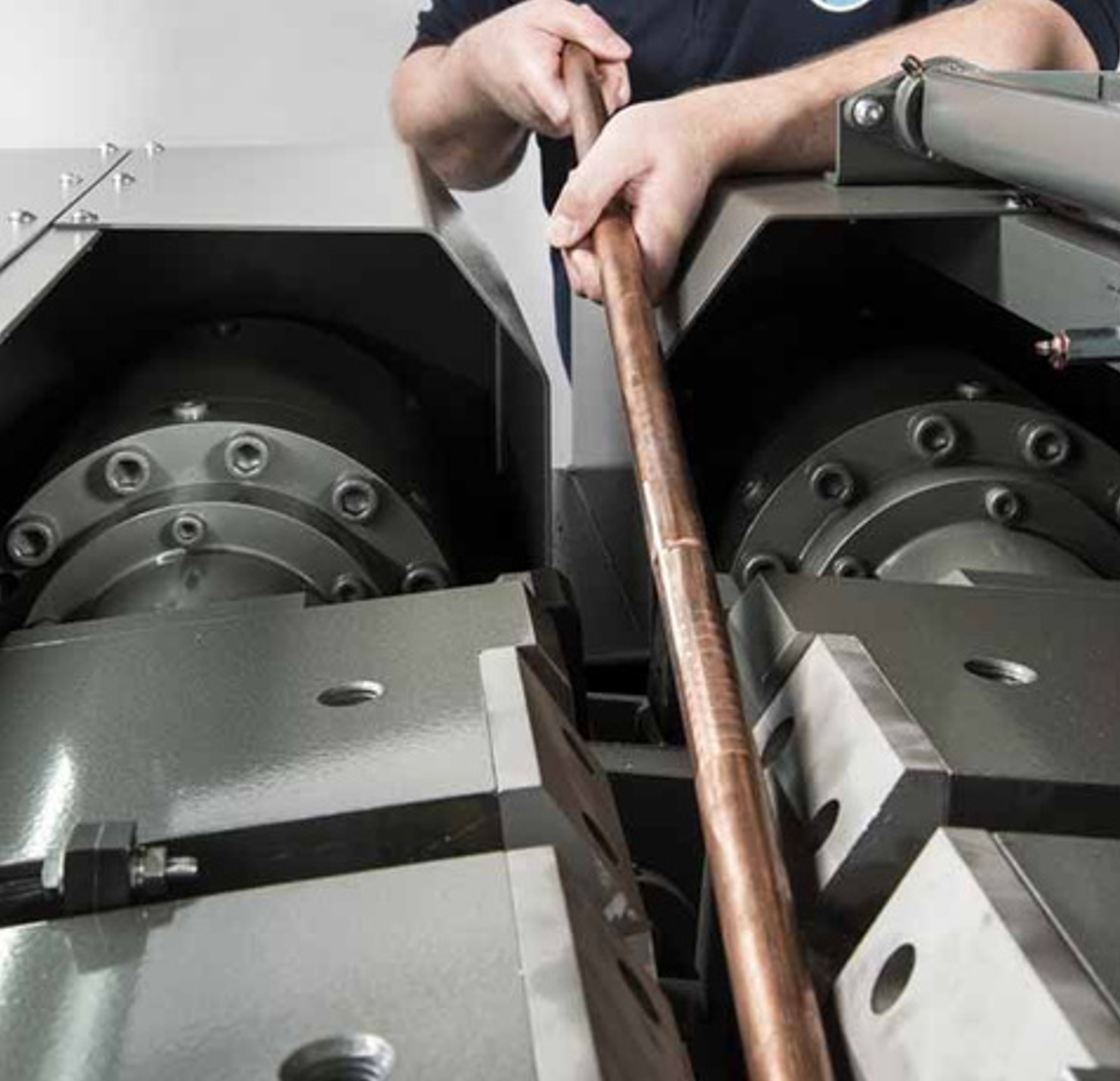

大型ロッド接合時の強固なバリを、接合サイクル内で自動切除します。重労働だったバリ取りを大幅に簡略化し、作業時間と負荷を劇的に削減。後工程の研磨負担を最小限に抑え、現場の生産性と安全性を向上させます。

接合部にはわずかな跡が残るため、用途により必要に応じて仕上げ加工を行ってください。

仕様に関する表
対応線径	銅φ15～25mm　アルミφ15～30mm
対応材料	銅・アルミ・銀をはじめとした非鉄金属線　異形、異サイズ、異素材圧接も実績ございます。　（＊真鍮などの合金は成分によります。詳しくは営業担当まで）
ダイス	専用ダイス

デモ機はありますか？: 無
非鉄金属は全て圧接可能ですか？: 純銅/純アルミ/金/銀について多くの実績がございます。その他の金属についても、サンプルをお預かりしてのテストが可能となります。真鍮を始めとする合金に関しても、成分の構成比などによって異なります。詳しくはお問い合わせください。
異素材圧接は可能ですか？: 純銅＋純アルミなどの異素材圧接についても一部実績ございます。

推奨コンプレッサー仕様について

コンプレッサー設定エアー圧：0.6MPanコンプレッサー容量： 200リットルn内径12㎜のホースを直結接続ください。

サンプルをお預かりしてのテストについて

銅・アルミ・銀以外の非鉄金属、真鍮を含む合金、異形線、そのほか特殊な条件を含む案件についてはサンプルをお預かりしての圧接テストを実施いたします。テスト費用についてもお気軽にお問合せください。

モデル名	ST40	TR45	P1500
対応線径	ストリップ・帯材向け最大面積33m㎡　最小厚み0.25mm　最大幅45mm	扇形などの異形線向け最大面積45m㎡	銅φ15～25mm　アルミφ15～30mm
タイプ	油圧駆動タイプ	油圧駆動タイプ	油圧駆動タイプ
ダイス	専用ダイス（ダイス取り外し用クリップｘ1個、クランプ用ローラーｘ2個含む）	専用ダイス	専用ダイス
